ＵＶナノインプリント技術　ソルーション2

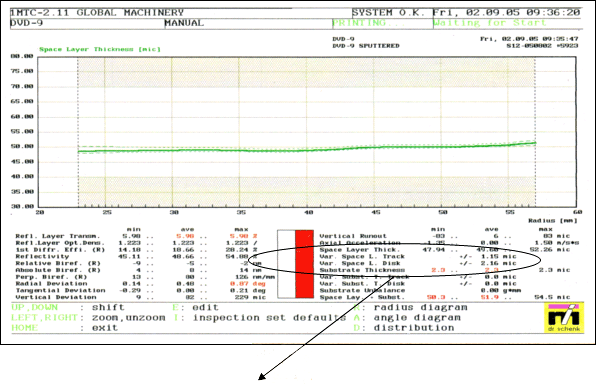

～厚みコントロール例1～　ＤＶＤ－ＲＤＬ 2層ディスク

加圧方式とスピン方式の組み合わせ条件を最適化し、紫外線照射条件を制御することで
均一なUVナノインプリント層の厚みを自在にコントロールしています。

Variation of Layer Thickness in Track (円周方向１周の厚みバラツキの最大値) ±1.15μm
Variation of Layer Thickness in Disk (ディスク面全体の厚みバラツキの最大値) ±2.16μm

DVD-R 2層(DL)ディスクの2層目の平均膜厚55μmの厚み分布(当社実験例)

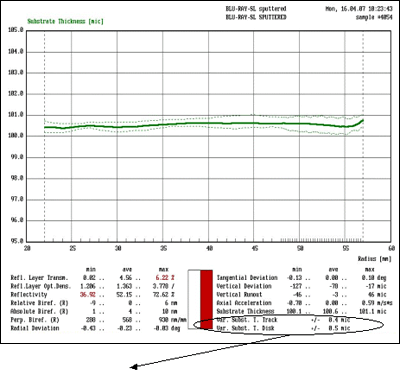

～厚みコントロール例2～　Ｂｌｕ－ｒａｙ(ＢＤ)ディスク読取層コーティング

基材の上に塗布するだけで、ブルーレイディスクの読取層０.１mm厚を
± ０.００１ mmで制御します

円周方向１周の厚みバラツキの最大値 ± 0.4 μm
面全体の厚みバラツキの最大値 ± 0.5 μm

ブルーレイディスク用
読取層コーティング装置
